3J Kuljetin- ja porttaalilaitteisto ohjelmoitavalla ohjauksella

3J-LAI Logiikkaohjattu kuljetin- ja porttaalilaitteisto ammatilliseen opetukseen
  • Tuotenumero: 3J-LAI

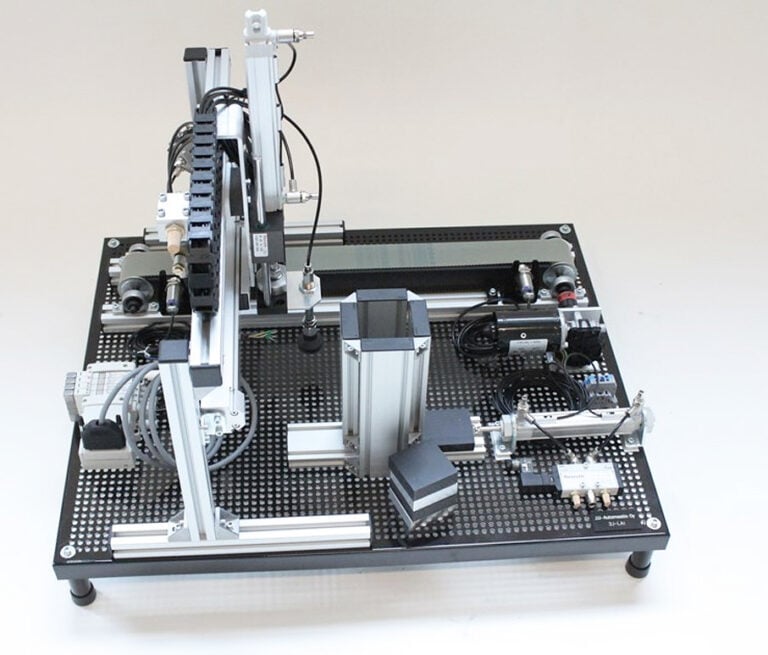

  • 3J-LAI Harjoituslaitteisto sisältää hammashihnakuljettimen, jota käytetään DC-moottorilla. Hihnapalvelijana toimii pneumaattinen porttaali alipainetarttujalla.
  • Laitteisto palvelee erinomaisesti kappaleen käsittelyä logiikkaohjattuna.
  • Logiikkaohjatun kuljetin-/porttaalilaitteiston pääosioluettelo:
  • Siemens AG 300 S7 – ohjauksella
  • Hammashihnakuljetin DC-moottorikäytöllä ja optisilla kytkimillä
  • Eri materiaalisten kappaleiden jakolaitteisto omalla toimilaitteistollaan
  • Pneumaattinen 2-akselinen porttaalipalvelija imukuppitarttujalla, neljän venttiilin ryhmäventtiili ja magneettitunnistelijat (5 kpl)
  • Käyttöpaneli hallintakytkimineen
  • Binääritulot (16 kpl) ja -lähdöt (16 kpl) on johdotettu riviliittimille.
  • Valmiskaapelit tiedonsiirtoon (PC-CPU, AG -> ryhmäventtiili)
  • Laitteistokomponentit on valmiiksi asennettuina, ohjaus ja mekaniikka omilla asennuslevyillä.
