3J-OLK Ohjelmoitava logiikka
3J-OLK ohjelmoitava logiikka, harjoittelulaitteisto ammatilliseen opetukseen.

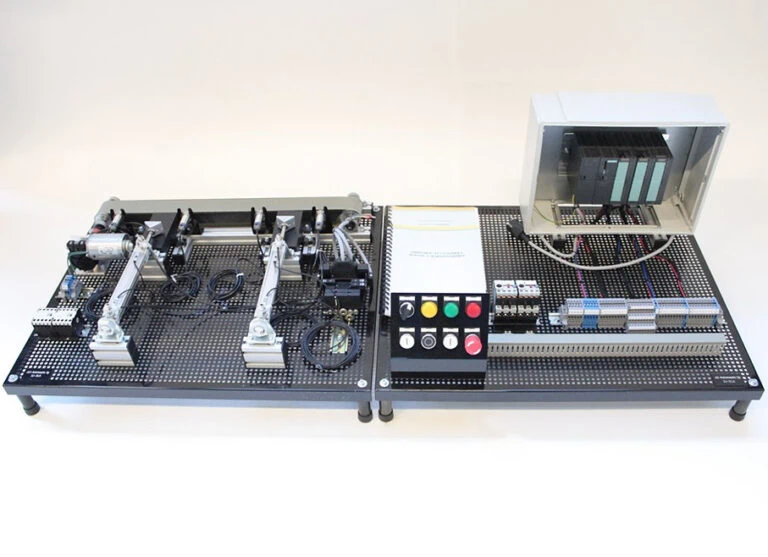

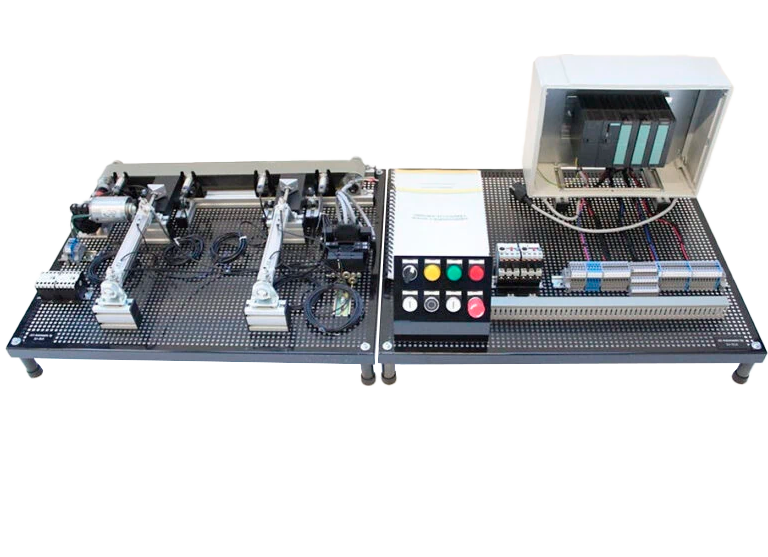

| 3J-OLK ohjelmoitava logiikka / harjoituslaitteisto sisältää logiikkaohjatun mekaniikkalevyn, joko hihnakuljettimella tai ruuvimekaniikalla sekä kaksi kappaletta sylintereitä |
| Ohjelmoitava logiikka on asennettu omalle asennuslevylleen ohjauskaappiin, josta binääritulot (16 kpl) ja -lähdöt (16 kpl) on johdotettu riviliittimille. Tulotavuista toinen on varustettu antuririviliittimillä |
| Käyttö- ja näyttöpaneelit (2 kpl) on ohjauslevyllä ja ne on varustettu monipuolisin komponentein |
| Ohjattava mekaniikka on asennettu omalle asennuslevylle, jossa on 0-30 V DC-moottori alennusvaihteella. Tunnistelijoina käytetään neljää lähestymiskytkintä. Lisäksi mekaniikkaan kuluu kaksi pneumatiikka-sylinteriä neljällä magneettitunnistimella. |
| Sylinterien ohjaukseen käytetään ryhmäventtiiliä, jossa 5/2 mono- ja bistabiiliventtiilit, kaapelointi 25-nap. D-liittimen kautta |
| Laitteisto palvelee ohjelmoitavan logiikan ohjelmointia (ohjelmakäskyt; AND, OR, R/S, Ajastimet, Laskurit, Vertailijat) sekä johdottamista |
| Ohjelmoitavan logiikkalaitteiston pääosioluettelo: - Siemens CPU 300 S7 -ohjauksella, PC-CPU-kaapeli - Hallintapanelit käyttökytkimin ja näyttölaittein - Toimilaitemekaniikka (kuljetin + sylinterit) Lähestymiskytkimet; 4 kpl optisia tai induktiivisia (2 kpl NO ja 2 kpl NC) - Lähestymiskytkimet; 4 kpl optisia tai induktiivisia (2 kpl NO ja 2 kpl NC) 4 kpl magneettisia (NO-tyyppisiä) - Ryhmäventtiili ja 25-nap. D-liitinkaapeli - Kontaktorit (2 kpl) ja lämpöreleet (2 kpl) - Tulojen / lähtöjen demonstroimiseksi simulointiyksikkö, jossa 16 kpl kytkimiä - Suomenkielinen oppi- ja harjoituskirja |
