Nussbaum Smart Lift 2.30 SL DT 2-pilarinostin
- Sähkömekaaninen lattiavapaa 2-pilarinostin, joka soveltuu henkilö- ja pakettiautojen nostamiseen.
- Moottorit suojassa pilareiden sisällä. Voimansiirto leveällä moniurahihnalla.
- Automaattinen, kestävä ja varmatoiminen nostovarsien lukitus varmistaa nostovarsien pysymisen paikallaan ajoneuvoa nostettaessa.
- Kestävä pulverimaalaus
- Käyttökytkin, sekä energiayksiköt (paineilma/230 V) ajosuunnassa oikeanpuoleisessa nostopilarissa, saatavana lisävarusteena myös vastapilariin.
- Erittäin kestävät nostoruuvit ja -mutterit.
- Nostokelkassa laakerointi Nylatron liu`uilla.
- Pilareiden alapäässä ei lialle ja lattianpesuvesille arkoja laakereita.
- Valmistusmaa Saksa

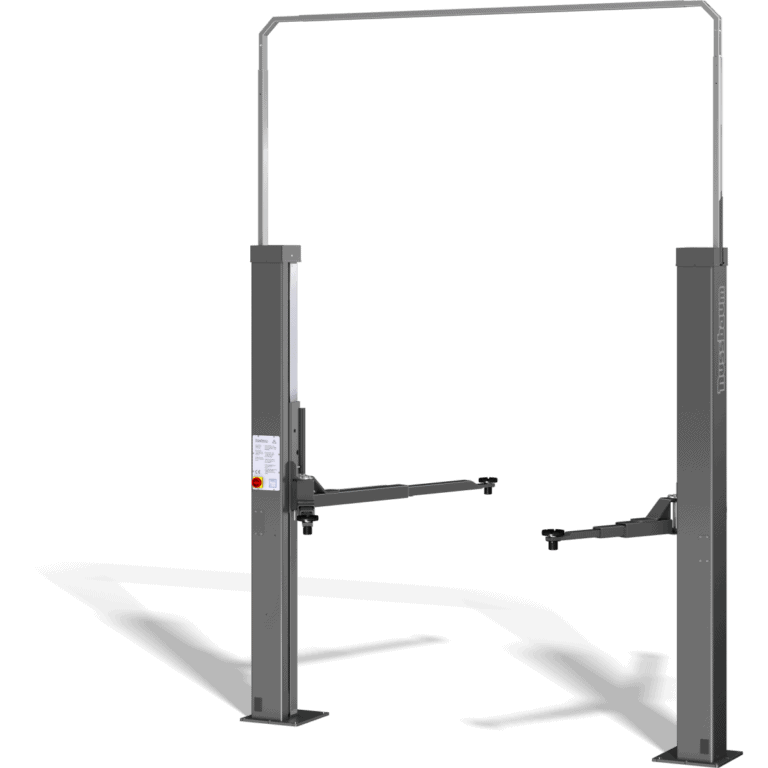

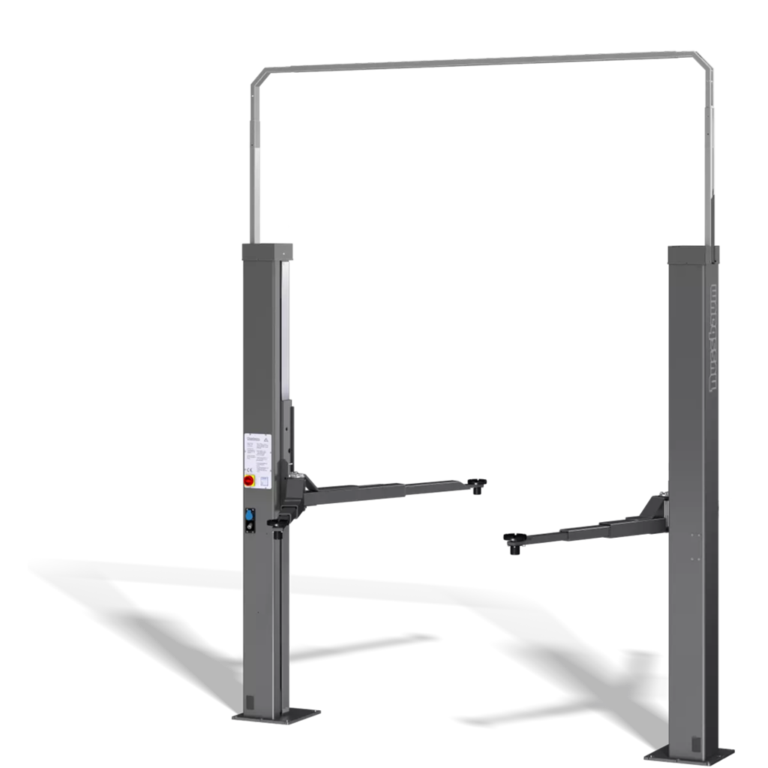

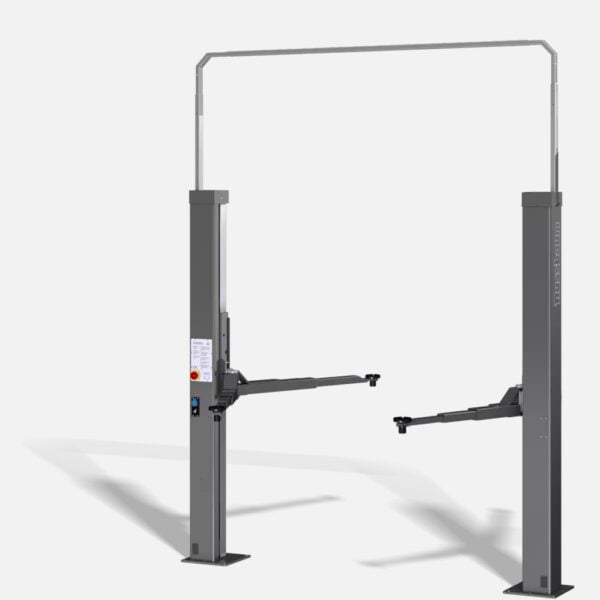

Nussbaum Smart Lift 2.30 SL DT 2-pilarinostin

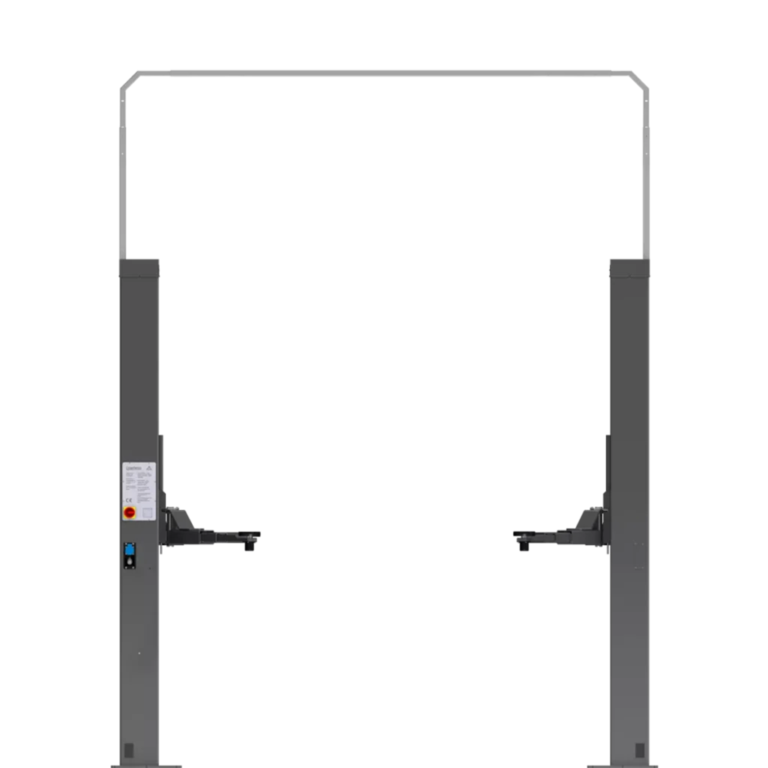

Nussbaum Smart Lift 2.30 SL DT on luotettava korjaamon perus 2-pilarinostin, jota on valmistettu Saksassa jo yli 20 vuotta. Nostimen etuna on sen soveltuvuus myös matalampiin tiloihin. Pilareiden väliin tuleva kevyt kaari kannattelee ainoastaan johtosarjaa, joten sen korkeutta voidaan helposti muuttaa tai se voidaan jättää pois ja reitittää johtosarja tarvittaessa vaikka kattoa pitkin, jolloin koko käytettävissä oleva huonekorkeus saadaan hyödynnettyä.

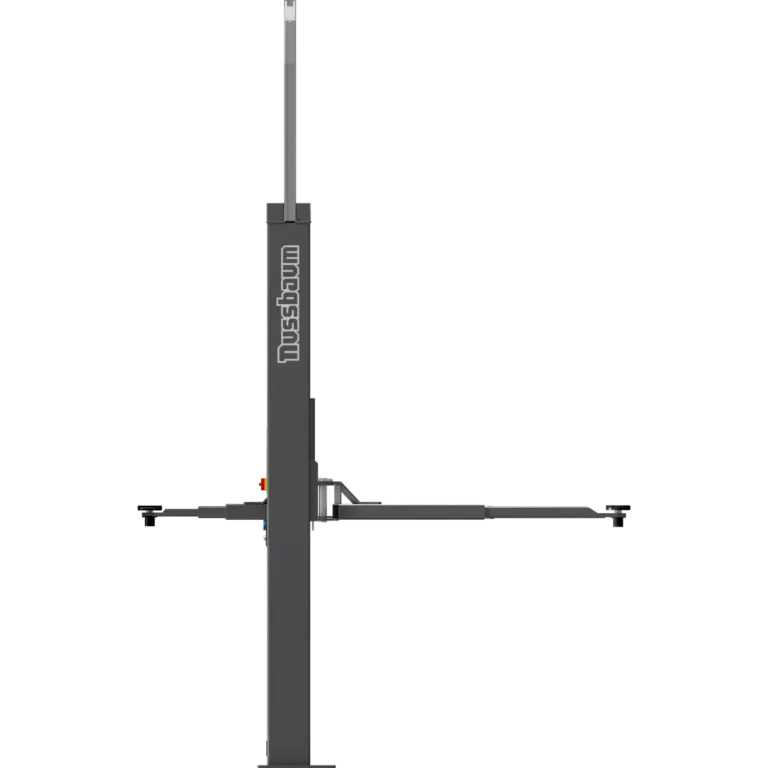

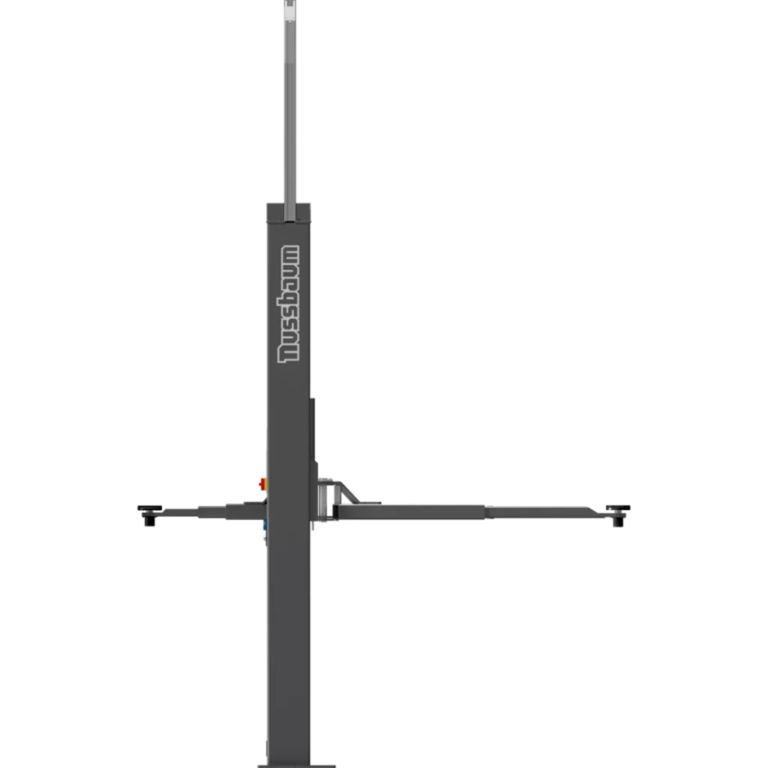

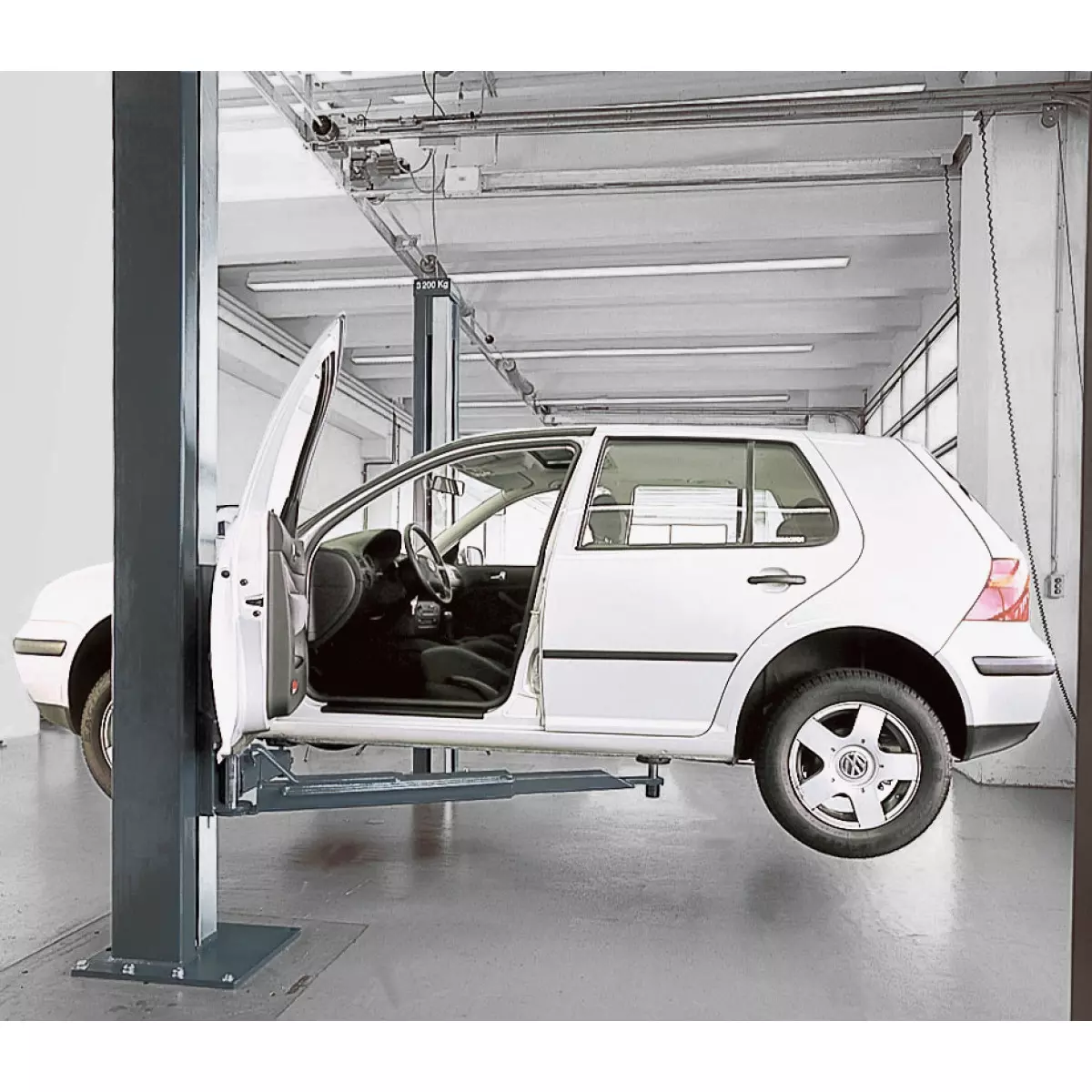

Epäsymmetriset nostovarret jättävät tilaa ovien avaukselle. Nostopilareiden kumisuojat varmistavat, ettei oviin tule vaurioita, vaikka ne vahingossa osuisivatkin nostopilariin ovea avattaessa.

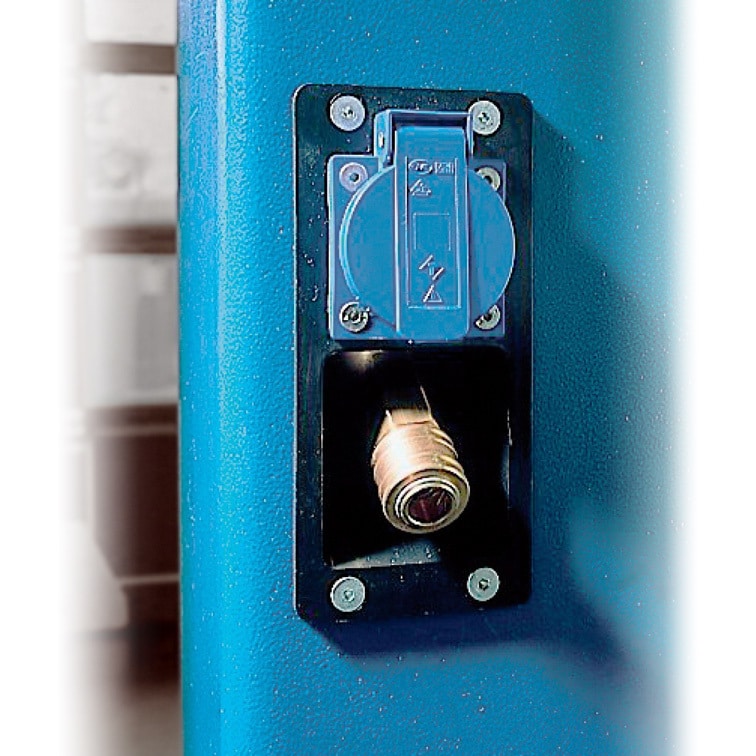

Toiseen pilariin on integroitu sähköpistorasia sekä paineilmapistoke, joka vähentää lattian yli vedettyjen kaapelien tai jakojohtojen määrää esimerkiksi ylläpitolaturia käytettäessä.
Nussbaum Smart Lift 2.30 SL DT turvallisuus on varmistettu niin, että molemmissa pilareissa on moottori, joka pyörittää pilarin sisällä olevaa pitkää trapetsikierreruuvia. Nostokelkat on laakeroitu ruuviin ns. nostomutterilla. Kun ruuvi pyörii, kelkka nousee tai laskee. Turvallisuus on varmistettu ns. turvamutterilla, joka on nostomutterin alapuolella. Turvamutteri seuraa nostomutteria mutta ei kanna kuormaa. Jos nostomutteri pettää, kuorma siirtyy turvamutterin varaan ja nostin pysähtyy.
Tasaus on toteutettu potentiometreillä. Molemmissa ruuveissa on oma säätöpotentiometri, jota ruuvi pyörittää. Ohjaus seuraa, että molempien puolien vastusarvot ovat samat. Jos toinen puoli pysähtyy, toinenkin puoli pysähtyy, kun on saavuttanut raja-arvon erolle.
Asennuspaikan vaatimukset:
- Lattialaatan paksuus vähintään 200 mm (P 1600 x L 3500 mm)
- Raudoitettu betoni, luokka C20/25
Saatavana tumman sinisenä RAL5001 tai tumman harmaana RAL7016
Tuotetiedot
| Nostokyky | 3000 kg |
|---|---|
| Nostokorkeus | 1983 mm |
| Korkeus | 2887 mm |
| Matalin nostokorkeus | 95 - 140 mm |
| Leveys | 3100 mm |
| Lyhyt varsi | 480-870 mm |
| Pitkä nostovarsi | 940 - 1495 mm |
| Moottorin teho | 2 x 1,5kW |
| Virtalähde | 400/50 (V/Hz) |
| Valmistaja | Nussbaum Automotive Lifts GmbH |
CE-merkintä ei ole tae nostimen turvallisuudesta. Merkintää ei myönnä viranomainen, vaan sen merkitsee valmistaja tai EU-alueelle tuoja. Markkinoilla on paljon nostimia, jotka tarkastettaessa eivät ole täyttäneet vaatimuksia, vaikka niissä on ollut CE-merkintä. Varmista aina, että nostimen mukana toimitetaan asianmukainen vaatimustenmukaisuusvakuutus tai CE-sertifikaatti.
Kyllä voi. Kaari kannattelee ainoastaan johtosarjaa, se ei ole nostimen tukirakenne. Kaarta voi muokata tai poistaa sen kokonaan, kunhan huolehtii johtosarjan kannakoinnista esimerkiksi kattoon.
Voi, vähäisessä määrin, mutta sitä ei suositella. Pilareiden etäisyys vaikuttaa nostovarsien ulottuvuuteen.

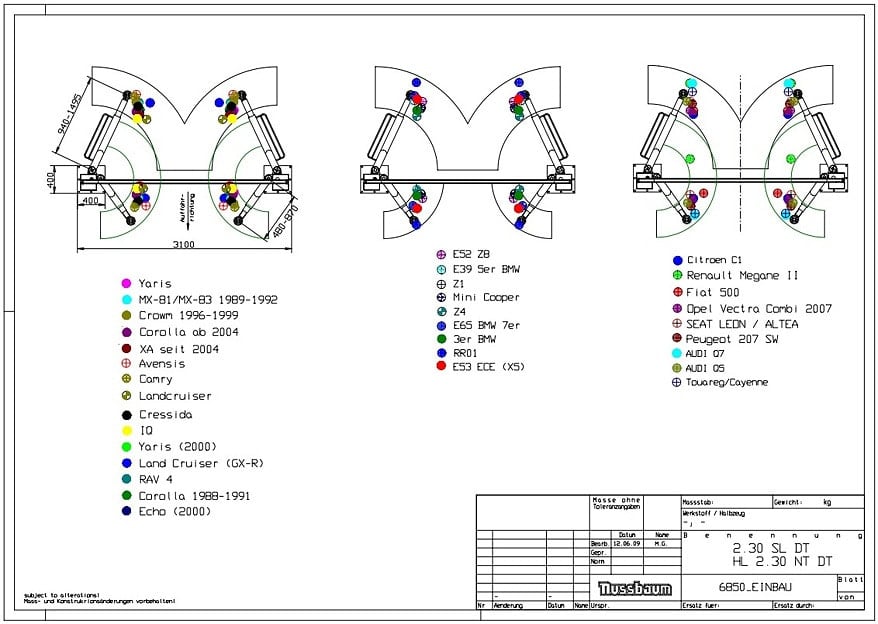

Valmistajan suunnittelema väli on suunniteltu niin, että nostovarret ulottuisivat sille nostettavaksi tarkoitettujen ajoneuvojen nostokohtiin.
Asennuspaikan vaatimus on 200 mm laatan paksuus P 1600 x L 3500 mm alueella. Raudoitettu betoni, luokka C20/25. Mikäli vaatimus ei täyty, voidaan joissakin tapauksissa käyttää ns. heikon lattian tukirautoja tai teräksisiä levyjä. Näissä tapauksissa on syytä varmistaa nostintarkastajalta suunnitellun kiinnitystavan kelpoisuus ennen asennusta. Nostintarkastuksessa voidaan myös pudottaa nostimen suurinta sallittua kuormaa vastaamaan kiinnitystä.
Kyllä ja ei. Nostimen käyttöönottotarkastus tulee suorittaa aina, kun nostin asennetaan tai sen paikkaa siirretään. Vuosittaiset tarkastukset ovat pakollisia silloin, kun nostinta käyttää työntekijä tai muu, kuin yrittäjä itse. Jos nostin on yksityiskäytössä, vuositarkastusta ei ole pakko suorittaa mutta suosittelemme, että nostimet tarkastetaan ja huolletaan ohjelman mukaisesti vuosittain.
Nostimet toimitetaan aina ilman valmista kytkentää eli johtoa ja pistoketta. Kytkentä voidaan teettää pistotulpalla, jolloin nostin saadaan sähköttömäksi irrottamalla tulppa pistorasiasta. Jos halutaan kiinteä kytkentä, on se varustettava lukittavalla turvakytkimellä, jolla nostin saadaan sähköttömäksi huolto- tai korjaustöiden ajaksi.
Liitin kytketään Slave pilarin sisällä olevaan potentiometriin.

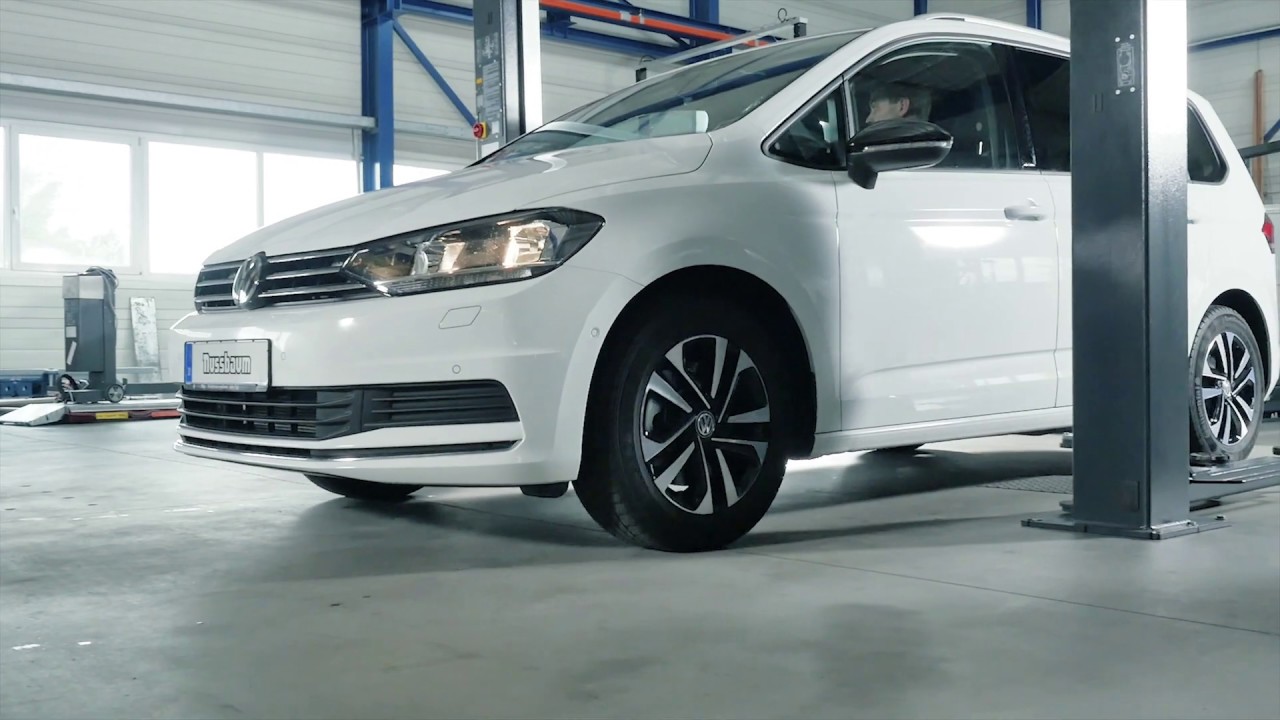

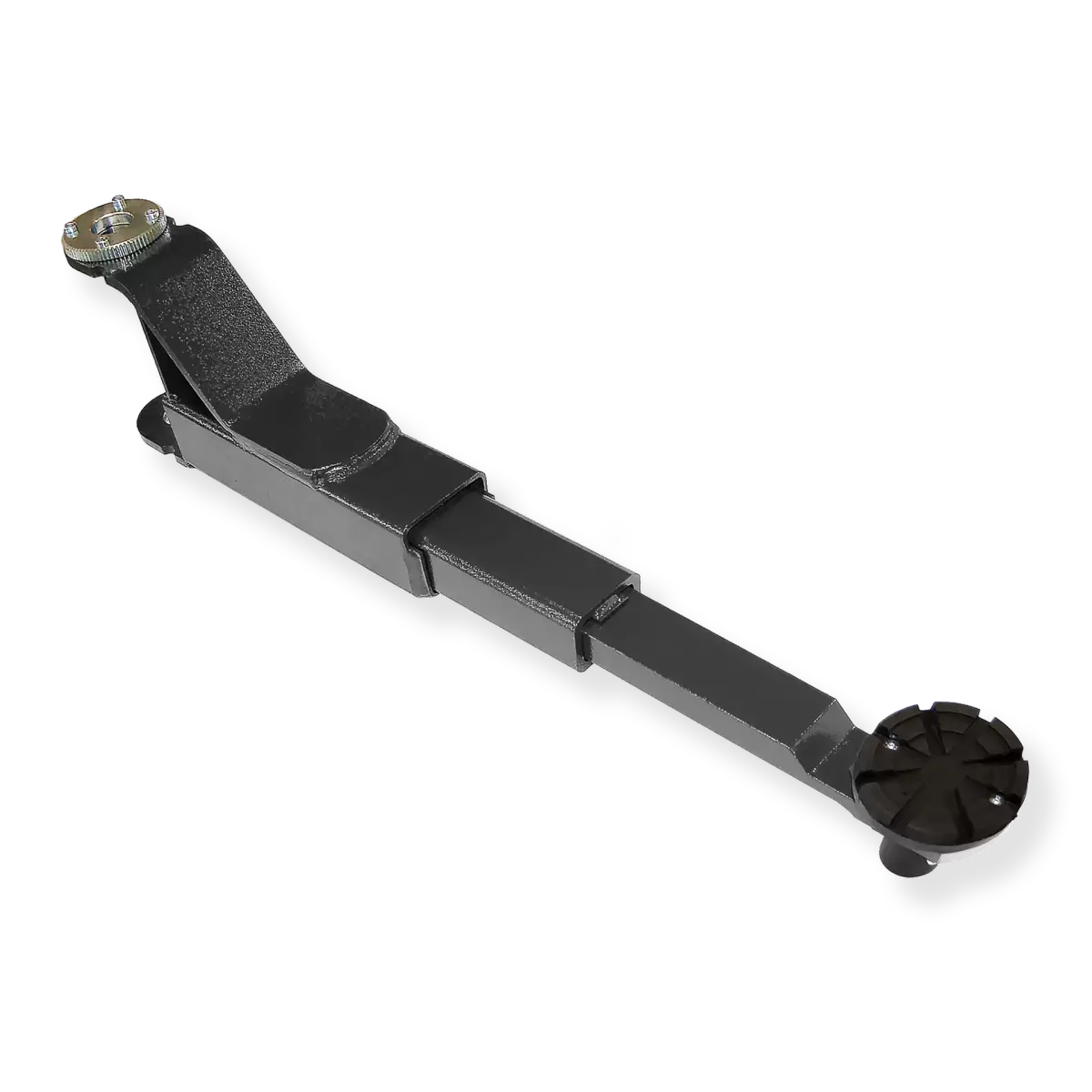

Epäsymmetrisyys tarkoittaa, että etummaiset nostovarret ovat lyhyemmät, kuin takimmaiset nostovarret. Tällöin auto sijoittuu nostimelle niin, että pilari on suunnilleen auton etuoven puolivälissä, jolloin auton etuovet voidaan avata auton ollessa nostimella
