Matrix Locktronics oskilloskooppi harjoitukset

LK9155 sarja on on tarkoitettu oskilloskoopin käytön harjoitteluun autoalan ammatillisessa peruskoulutuksessa.

Laite tuottaa useita perusaaltomuotoja, sini-, kolmio-, neliöaalto, sekä useita valmiiksi tallennettuja tunnistinsignaaleita vuoden 2018 VW Passatista.

Yksikkö tuottaa myös CAN-väyläsignaaleja – CAN High ja Low.

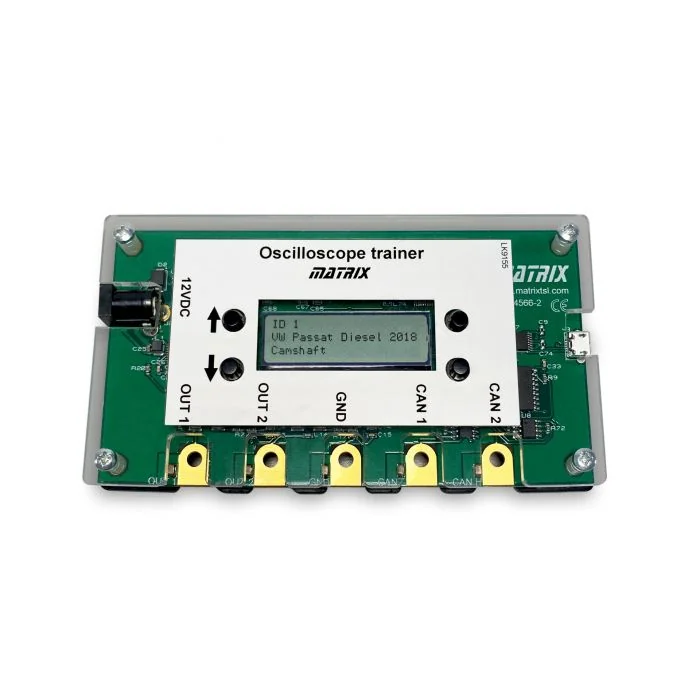

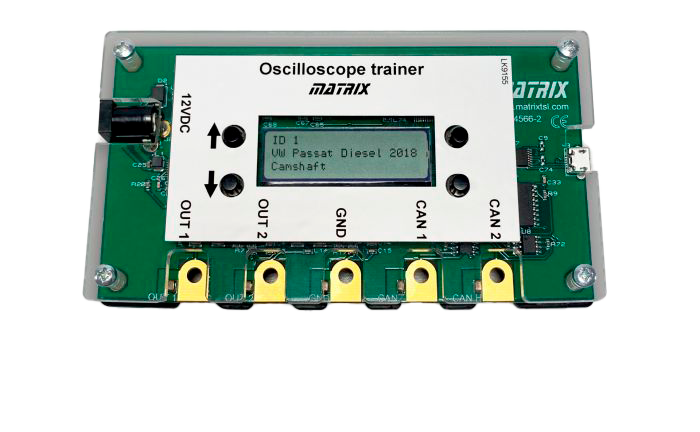

Pöytäasennettu yksikkö saa virtansa ulkoisesta 12 V virtalähteestä. Siinä on graafinen LCD-näyttö ja kaksi signaalinvalintakytkintä UP- ja DOWN-painikkeella näytön vasemmalla puolella. Kahta näytön oikealla puolella olevaa lisäpainikekytkintä käytetään aaltomuodon ominaisuuksien alavalintaan yksittäisille aaltomuodoille.

Yksikköä voidaan käyttää perinteisten oskilloskooppianturien tai 4 mm:n "banaanipistoke" -johtojen ja -liittimien kanssa. Laite on sijoitettu kestävään muovikoteloon. Laitteessa on 4 lähtöä: Out 1, Out 2, CAN 1, CAN 2. Kun käyttäjä on valinnut sopivan aaltomuodon painikekytkimillä ja LCD-näytöllä, ulostulosignaalit ilmestyvät ulostuloihin.

Mukana tuleva opetusmateriaali sisältää sarjaan liittyvän teoriaopetuksen lisäksi valmiit harjoitustehtävät.
