Matrix Locktronics oskilloskooppi harjoitukset
Matrix Locktronics oskilloskooppi harjoitukset, LK9155.
Helppokäyttöinen signaalilähetin tyypillisten autoelektroniikan anturisignaalien mittausharjoituksiin oskilloskoopilla.
Toimitus 15 arkipäivässä
| Siniaalto, vaihtuva taajuus |
| Kolmioaalto, vaihtuva taajuus |
| Siniaalto, epäsäännöllinen toistuva |
| Nokka-akselin asentotunnistin |
| Pakokaasun vastapaine |
| Polttoaineen paine |
| Polttoaineen paineensäädin |
| Suuttimien virta |
| Ilmamassamittari (MAF) |
| Turbon paineensäätö |
| Kampiakselin asentotunnistin |
| ABS analoginen signaali |
| Pulssin leveyden modulointi (PWM), säädettävissä 10% - 30% |
Matrix Locktronics oskilloskooppi harjoitukset
LK9155 sarja on on tarkoitettu oskilloskoopin käytön harjoitteluun autoalan ammatillisessa peruskoulutuksessa.
Laite tuottaa useita perusaaltomuotoja, sini-, kolmio-, neliöaalto, sekä useita valmiiksi tallennettuja tunnistinsignaaleita vuoden 2018 VW Passatista.
Yksikkö tuottaa myös CAN-väyläsignaaleja – CAN High ja Low.

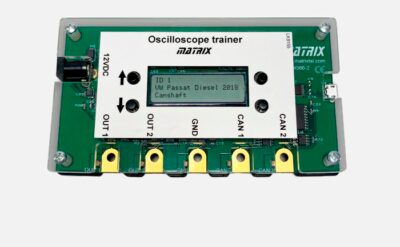

Pöytäasennettu yksikkö saa virtansa ulkoisesta 12 V virtalähteestä. Siinä on graafinen LCD-näyttö ja kaksi signaalinvalintakytkintä UP- ja DOWN-painikkeella näytön vasemmalla puolella. Kahta näytön oikealla puolella olevaa lisäpainikekytkintä käytetään aaltomuodon ominaisuuksien alavalintaan yksittäisille aaltomuodoille.
Yksikköä voidaan käyttää perinteisten oskilloskooppianturien tai 4 mm:n "banaanipistoke" -johtojen ja -liittimien kanssa. Laite on sijoitettu kestävään muovikoteloon. Laitteessa on 4 lähtöä: Out 1, Out 2, CAN 1, CAN 2. Kun käyttäjä on valinnut sopivan aaltomuodon painikekytkimillä ja LCD-näytöllä, ulostulosignaalit ilmestyvät ulostuloihin.
Mukana tuleva opetusmateriaali sisältää sarjaan liittyvän teoriaopetuksen lisäksi valmiit harjoitustehtävät.
